Verbesserungen bei Ebenen

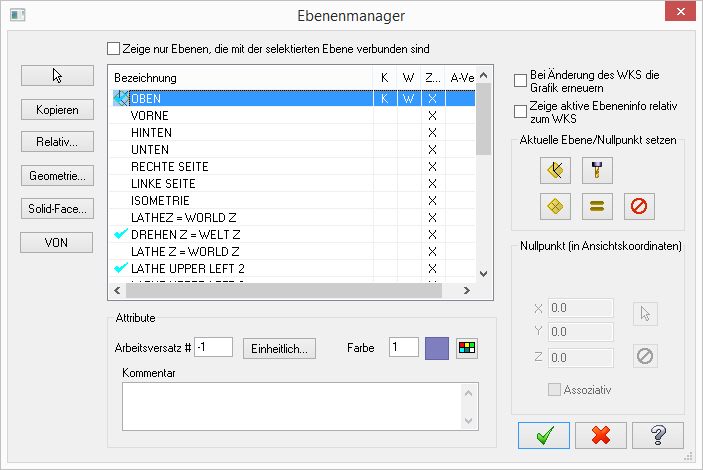

Überall in Mastercam X8 wurde der Ausdruck "Ansicht" durch den Ausdruck "Ebene" ersetzt (außer für Grafikansichten). Eine Mastercam-Ebene enthält eine Ansicht und einen Nullpunkt, und eine Ansicht ist eine Matrix, die eine Ausrichtung definiert. Im Einklang mit dieser Änderung ist der Ansichten-Manager jetzt der Ebenen-Manager.

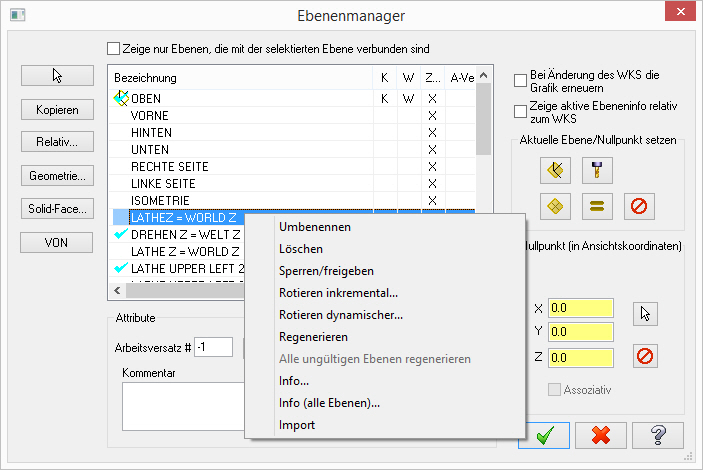

Zusätzlich stehen im Kontextmenü dieses Dialogfelds jetzt neue Optionen zur Verfügung.

• Ebenen werden als "ungültig" markiert, falls ihre Regenerierung fehlschlägt. Auch die Werkzeugwege, die diese Ebene verwenden, werden als "ungültig" markiert.
• An den Standardebenen dürfen keine Änderungen vorgenommen werden. Es darf auch keine Ebene gelöscht werden, die eins der folgenden Kriterien erfüllt:
• Die Ebene ist gesperrt.
• Die Ebene wird als aktive WEbene, KEbene, WKS oder Grafikansicht verwendet.
• Die Ebene wird in einer Maschinengruppe verwendet.
• Ebenenbezeichnungen dürfen jetzt mehr als 40 Zeichen besitzen.
• Bei der Auswahl von Geometrie zum Defineren einer Ebene sind immer acht mögliche Ebenen-Optionen verfügbar.

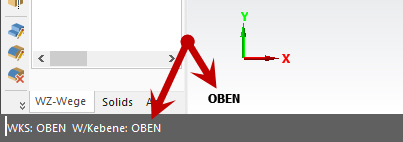

• Die Bezeichnungen von WKS, WEbene und KEbene wurden für mehr Raum im Grafikfenster in die Statusleiste verschoben. Wenn Sie mit der Maus über diesen Statusleistenbereich fahren, erscheint eine Quickinfo mit zusätzlichen Ebeneninformationen. Die Bezeichnung der Grafikansicht (falls definiert) verbleibt im Grafikfenster.

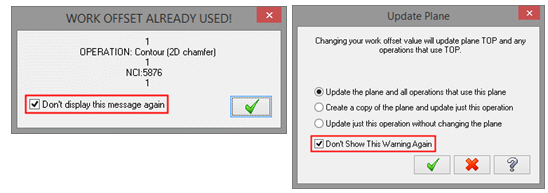

• Die automatische Arbeitsversatz-Zuweisung wurde für eine bessere Performance und ein besseres Handling von widersprüchlichen Zuweisungen verbessert. Zusätzlich kann die Warnung Arbeitsversatz wird bereits verwendet jetzt deaktiviert werden.
